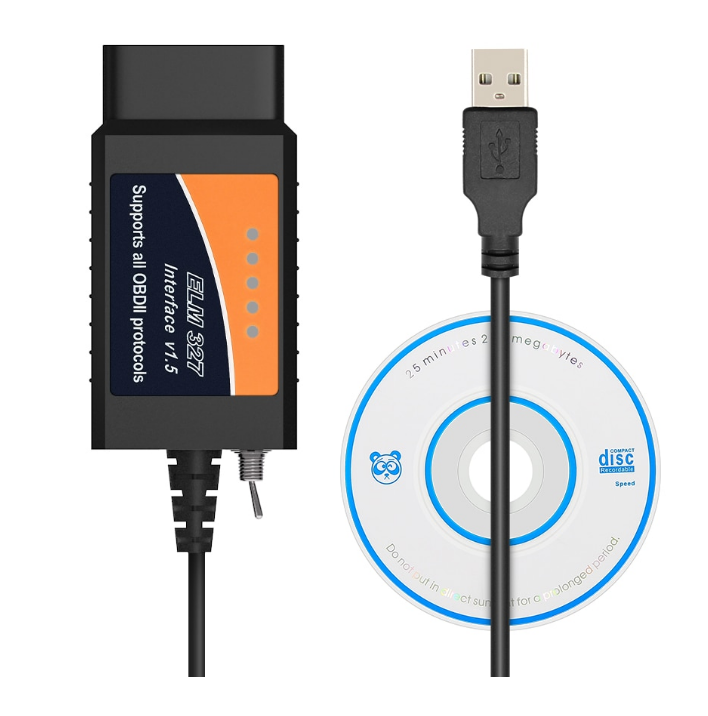

Діагностичний адаптер Ford Scanner USB для Ford/Mazda/Lincoln з перемикачем HS/MS CAN

Адаптер OBD2 ELM327 Ford/Mazda USB v1.5 з перемикачем HS+MS CAN

Представлений діагностичний сканер Ford / Mazda USB заснований на чіпах PIC18F25K80 + FTDI-чіп.

Якщо ви хочете зробити повноцінну діагностику автомобілів Ford і Mazda, то цей сканер те, що треба! Бо стандартний ELM327 працює тільки з високим каном (HS CAN), на якому вам буде доступно обмежена кількість блоків. Якщо ж вам необхідно здійснити повноцінну діагностику і кодування блоків Ford і Mazda, то для вас, представлений ELM327 USB з перемикачем, між високим і низьким CAN-му.

Адаптер призначений для роботи модельного ряду автомобілів Ford (Focus II, C-Max, Kuga, Mondeo IV, S-Max, Galaxy), Mazda. Але і також може бути застосований як стандартний OBD2 ELM327. У багатьох сучасних моделях Ford модулі доступні тільки по протоколу MS-CAN через тумблер (MS-CAN / HS-CAN)! З його допомогою ви можете підключитися до всіх електронних блоків вашого автомобіля. Даний адаптер допоможе вам здійснити діагностику легкових авто 1996 року і до теперішнього часу. Адаптер OBD2 USB сумісний з ПО для ForScan.

Модулі, підключені до високошвидкісної шині в автомобілі Ford Focus:
1. Модуль ABS / ESP (BCM),
2. Модуль управління двигуном (PCM),
3. Модуль автоматичної коробки передач (TCM),
4. Панель приладів (HEC)
5. Модуль Егурен (EHPAS),
6. Модуль адаптації / автокорректора (HCM).
Модулі, підключені до низкоскоростной шині в автомобілі Ford Focus:
1. Модуль GEM
2. Модуль подушок безпеки (RCM)
3. Клімат-контроль (EATC)
4. Передні дверні модулі (DDM, PDM) на до-рестайленгових також задні дверні модулі (RDDM, RPDM)
5. Передпусковий підігрівач (AHCM)
6. Парктронік (PAM)
7. Магнитола (ACM)

Особливості:

• Підключення до високошвидкісної шині (HS CAN)
• Підключення до средньошвидкісною шині (MS CAN)
• Підключення до низкоскоростной шині (MM CAN)
• Ідентифікація блоку управління і його версії
• Читання поточних і збережених в пам'яті помилок
• Розшифровка кодів помилок
• Видалення поточних і збережених в пам'яті помилок
• Зчитування пробігу в автомобілі
• Перегляд поточних значень різних датчиків
• Виконання калібрувальних процедур
• Виконання сервісних процедур
• конфігурація модулів
• збереження конфігурацій
• Ведення логів під час роботи

Список авто, стосовно діагностики:

Ford C-Max
Ford Explorer
Ford Fiesta
Ford Focus
Ford Fusion
Ford Galaxy
Ford Kuga
Ford Mondeo
Ford Ranger
Ford S-Max
Ford Transit
Mazda2 / Demio
Mazda3 / Axela
Mazda5 / Premacy
Mazda6 / Atenza
Список авто, що підтримують програмування, OBD2 ELM327 Ford

Focus II (HS + MS CAN)
Focus III (HS + MS CAN)
Focus Fusion (HS + MS CAN)
C-Max (HS + MS CAN)
Kuga (HS + MS CAN)
Mondeo IV (HS + MS CAN)
S-Max (HS + MS CAN)
Galaxy (HS + MS CAN)
Список, що підтримують Електронних Блоків управління (ЕБУ)

BCM - бортовий комп'ютер (HS CAN)
PCM - двигун (HS CAN)
TCM - трансмісія (HS CAN)
ABS - гальмівна система (HS CAN)
CCM - клімат контроль (HS CAN)
PSCM - підсилювач керма (HS CAN)
HCM - головне світло (HS CAN)
RCM - подушки безпеки (HS CAN)
EHPAS - електропідсилювач керма (HS CAN)
SASM - рульове керування (HS CAN)
IPC - панель приладів (MS CAN)
DDM - ліва передня двері (MS CAN)
PDM - праві передні двері (MS CAN)
AHCM - передпусковий підігрівач (MS CAN)
EATC - клімат контроль (MS CAN)
PAM - парктроник (MS CAN)
KVM - запуск двигуна без ключа (MS CAN)
IPMA - обробка зображень (MS CAN)
SODL - виявлення перешкод зліва (MS CAN)
SODR - виявлення перешкод справа (MS CAN)
GEM - сигналізація (MS CAN)
RDDM - ліві задні двері (MS CAN)
RPDM - права задня двері (MS CAN)
ACU - магнітола (MS CAN)
ACM - магнітола (MM CAN)
SRM - bluetooth (MM CAN)
SDDJ - CD чейнджер (MM CAN)

Технічні характеристики:

• Роз'єм: OBD 2 16 pin
• Сумісний: Windows XP, Vista, 7
• Версія: V1.5
• Чіп: PIC18F25K80 + FTDI
• Підтримувані протоколи
  • ISO15765-4 (CAN-шина): Audi, Opel, VW, Ford, Jaguar, Renault, Peugeot, Chrysler, Porsche, Volvo, Saab, Mazda, Mitsubishi;
  • ISO14230-4 (KWP2000): Daewoo, Hyundai, KIA;
  • ISO9141-2: Honda, Infinity, Lexus, Nissan, Toyota, Audi, BMW, Mercedes, Porsche;
  • J1850 VPW: Buick, Cadillac, Chevrolet, Chrysler, Dodge, GM, Isuzu;
  • J1850 PWM: Ford, Lincoln, Mazda

 Комплектація:

• Адаптер OBD2 ELM327 USB з перемикачем
• ПЗ
